核融合発電のしくみ

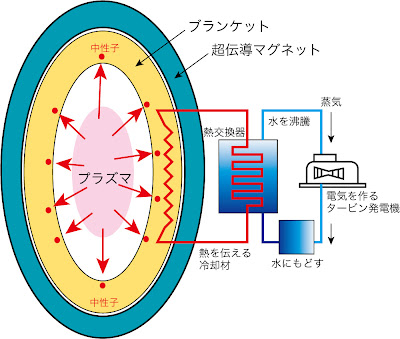

☆下の絵は、核融合発電の仕組みを簡単に書いたものです。核融合発電の中心は「核融合炉」です。（火力発電では「ボイラー」、原子力発電では「原子炉」と呼びます）炉の中で燃焼しているのは、水素の仲間（重水素と三重水素）を真空状態に近い希薄なガスにし、１億度まで加熱したものです。これを『プラズマ』と呼びます。中では核融合反応が起きていて、反応で発生したエネルギーを熱として取り出して水を沸騰させます。そして蒸気でタービンを回し発電します。蒸気はもう一度海水で冷やして水に戻します。ここまでの話では、燃えているものが違うだけで、火力発電、原子力発電とおおまかな仕組みは同じです。（次世代の核融合発電では効率の高い直接発電も考えられています）

☆火力発電や原子力発電では燃焼している燃料から直接熱が発生し、熱を取り出すことができます。ところが核融合炉ではまず、核融合反応でできた高速で飛び出してくる素粒子、つまり中性子を周りを覆った厚さ１ｍのブランケットと呼ばれる部分で受け止めます。ブランケットで受け止められた中性子は速度を落とし、その落ちた速度に相当するエネルギーが熱に変わります。（この時のプランケットの温度は500度ぐらい）この中性子の運動エネルギーが熱エネルギーに変わるところが従来の発電と異なる点です。

☆材料（主に金属）に中性子が当たると、機能が劣化したり、放射化（普通の材料が放射能を持つように変化）したりします。中性子が当たっても丈夫な材料、さらに放射化しにくい材料の研究が現在精力的に行われています。そして最初の核融合炉に使うことができる材料の候補もすでに見つかっています。当然のことですが、生体遮蔽（作業者や周辺の住民に中性子を含む放射線が当たらないようにすること）が絶対に必要ですが、その技術はすでに開発されています。

☆プラズマが周囲の壁に触れてしまうと、プラズマの温度が下がって、核融合反応が止まってしまいます。そのために『磁場のかご』を使ってプラズマを空中に浮遊させます。（このとき壁とプラズマは離れていて、その間は真空になっています）この『磁場のかご』を作り出すのが、ブランケットの外側にある超伝導マグネットです。超伝導マグネットはマイナス269度という極低温に冷やされます。1億度という超高温とマイナス269度という極低温が数メートルほどの距離で接近していることも工学的に難しい技術です。しかし、1998年に日本（岐阜県）に建設された大型ヘリカル装置は、世界で初めて超伝導マグネットだけでプラズマを閉じ込めることに成功しました。
